OPAMP DC増幅特性
OPAMPのDC増幅特性チェッカーを作成してみました。
簡単な２回路入りオペアンプチェッカーで、
オペアンプは9Vで動作させて CPU側からDAコンバータで発生した
0〜3.3Vを入力し増幅率を３倍に固定した非反転増幅回路を通して
出力を9V時に3.3Vになるようにコントロールした上でCPUの
ADコンバータで読み取ります。

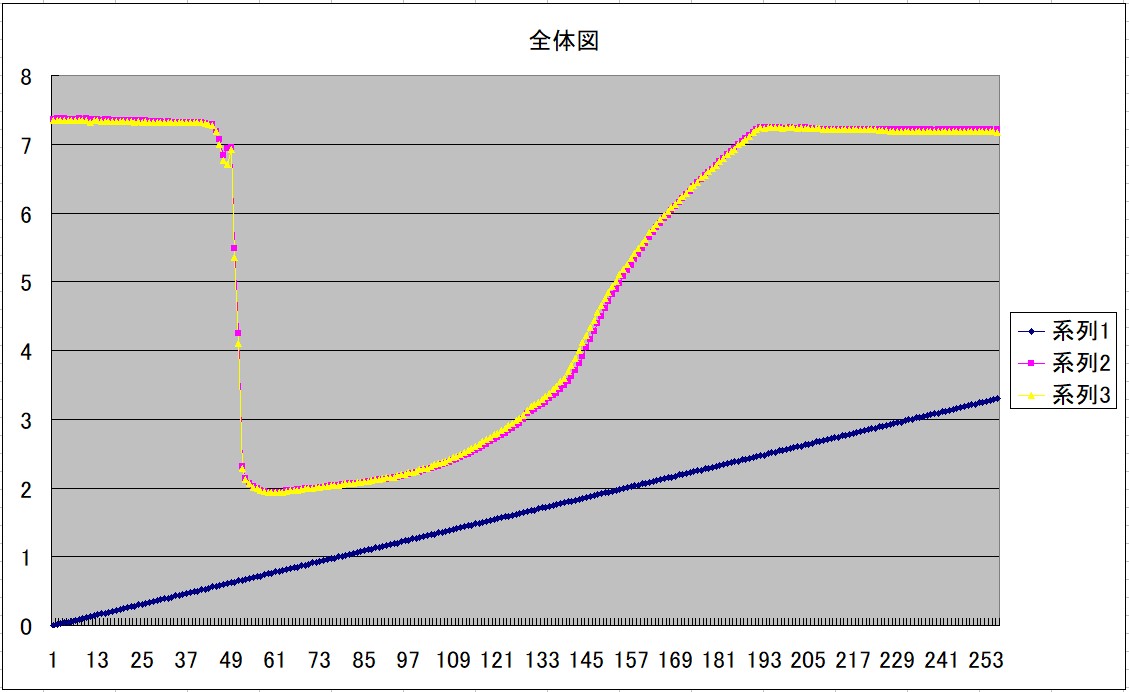

単電源にて測定していますので 位相補償回路を持たない
オペアンプは下限入力電圧以下では出力がHIGHに貼りつきますが
その部分のデータと下限から安定増幅域への変化も含めています。
測定条件 |
||
| 電源電圧(OPAMP) | 9.00V | 安定化電源 |
| 電源電圧(CPU) | 3.3V | レギュレータ |
| 入力波形 | DC | CPU(ESP32) DA出力 |
| 入力電圧 | 0〜3.3V(２５５段階) |
|
| 測定プローブ | ADピン | CPU(ESP32) AD入力にて測定 |
| 測定レンジ V | 3.3V(12bit) | |
全てのExel データ(OPAMP_chk.zip)を一括ダウンロードできます。
| 電源タイプ | 特記事項 | 全体イメージ | 実測飽和電圧 | |
|---|---|---|---|---|

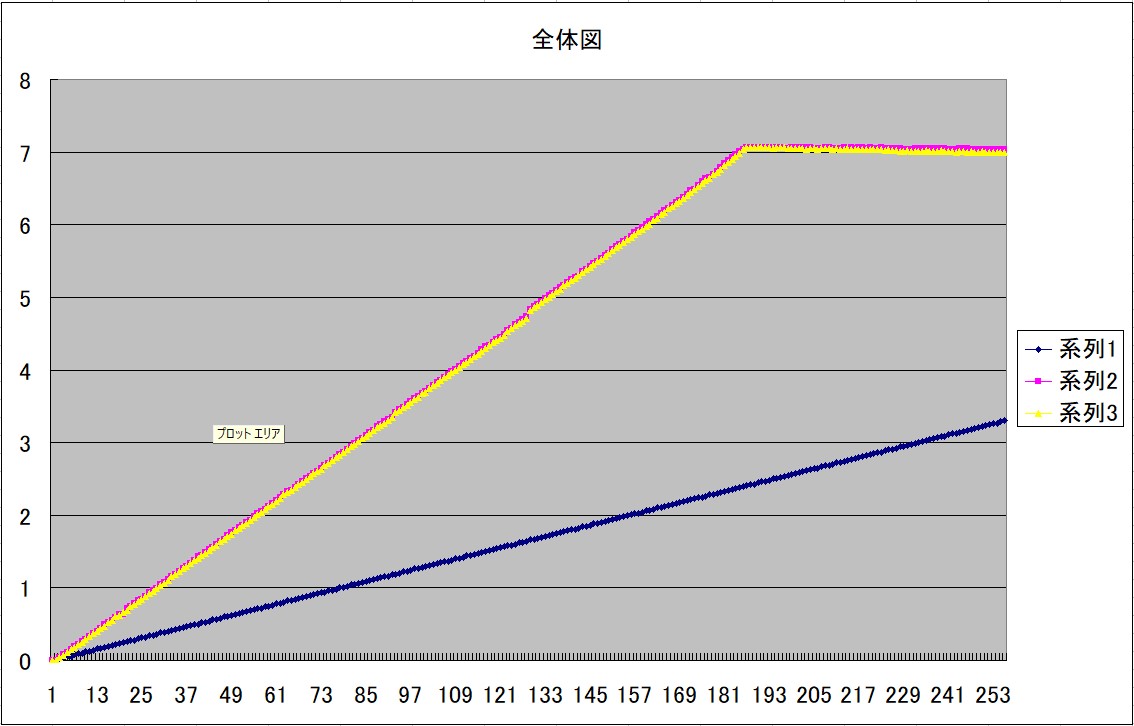

LM358 NS |
単電源 3〜32V 両電源 ±1.5〜±16V |
入力同相電圧幅はグ ラウンド・レベルまでカバー |
 |
VCC - 2V |

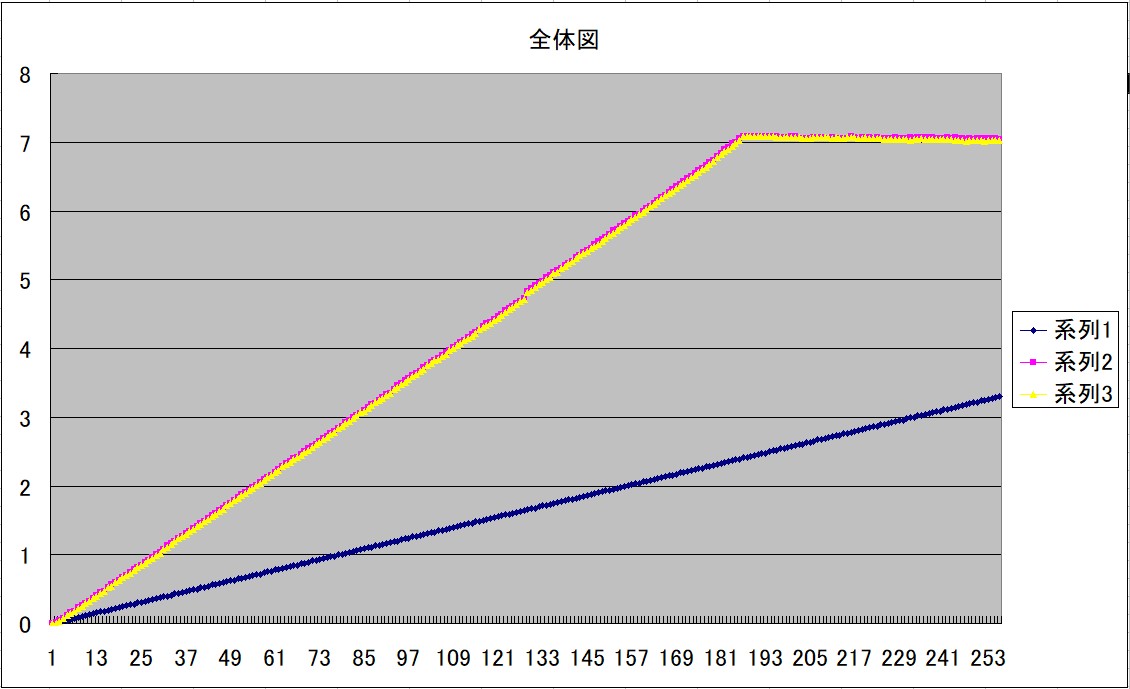

LM358 ST |
単電源 3〜30V 両電源 ±1.5〜±15V |
入力同相電圧幅はグ ラウンド・レベルまでカバー |
 |
VCC - 2V |
MUSE8820D |
両電源 ±3.5V〜±16V |
 |
VCC -1.1V |
|
NJM022D |
両電源 ±2〜±18V |
内部位相補償回路あり |
 |
VCC -0.9V |
NJM072DD |
両電源 ±4〜±18V |
入力段がJ-FET構成 |
 |
VCC -1.8V |

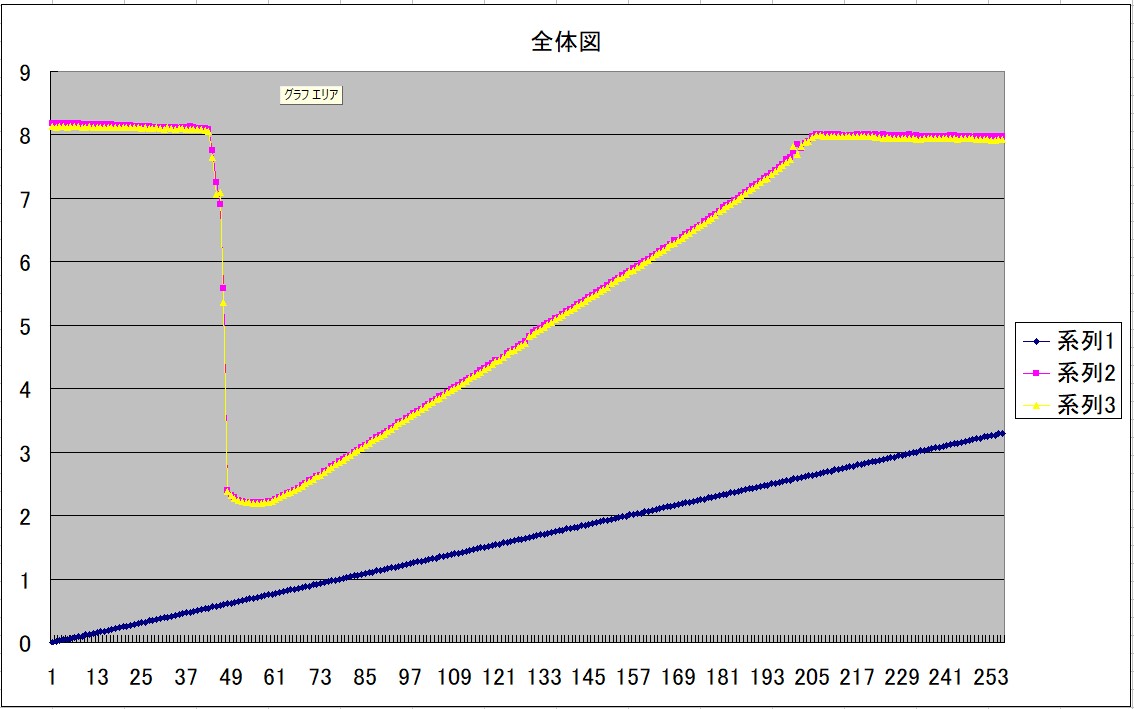

NJM2043DD |
両電源 ±4〜±22V |
 |
VCC -1.1V |
|

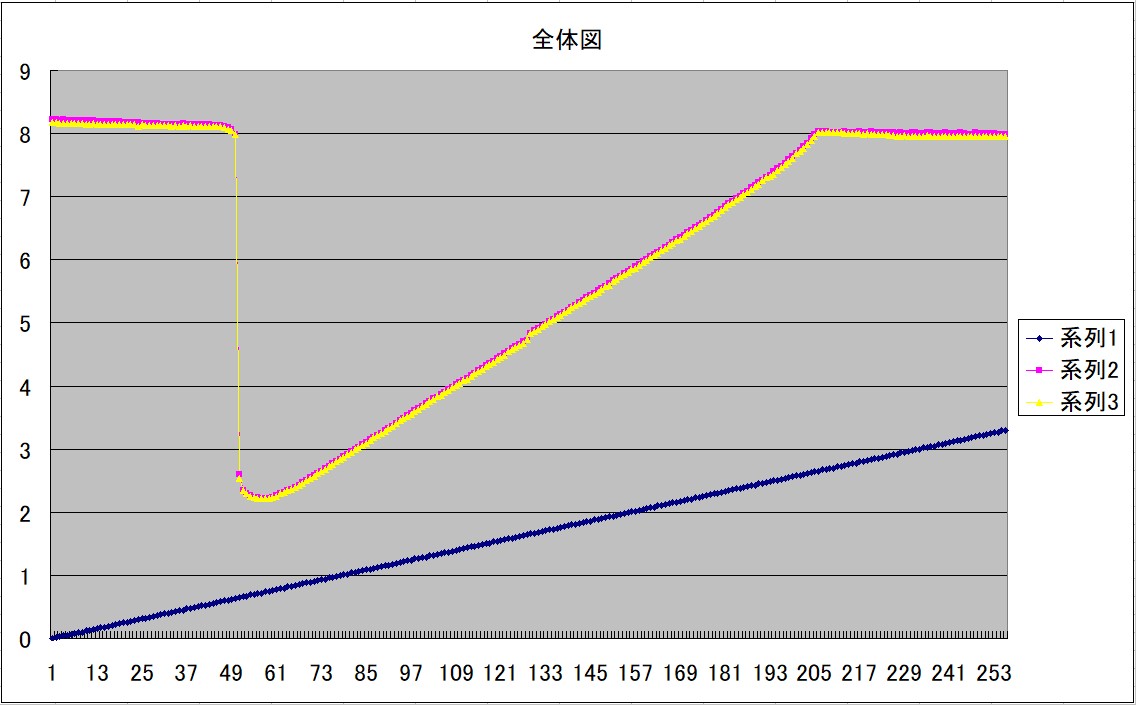

NJM2068DD |
両電源 ±4〜±18V |
内部位相補償回路あり |
 |
VCC - 1V |
NJM2082D |
両電源 ±4〜±18V |
入力段がJ-FET構成 |
 |
VCC -0.9V |
NJM2114DD |
両電源 ±3.0〜±22.0V |
 |
VCC -1V |
|

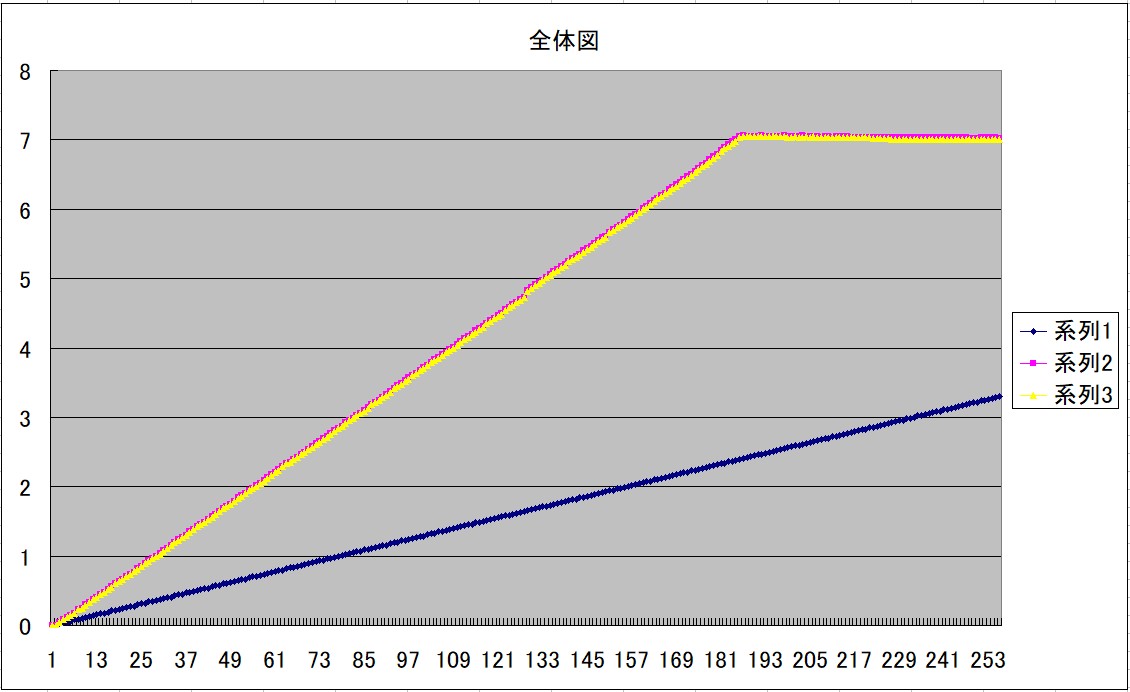

NJM2904AD |
単電源 +3V〜+32V |
入力同相電圧幅はグ ラウンド・レベルまでカバー |
 |
VCC -2V |

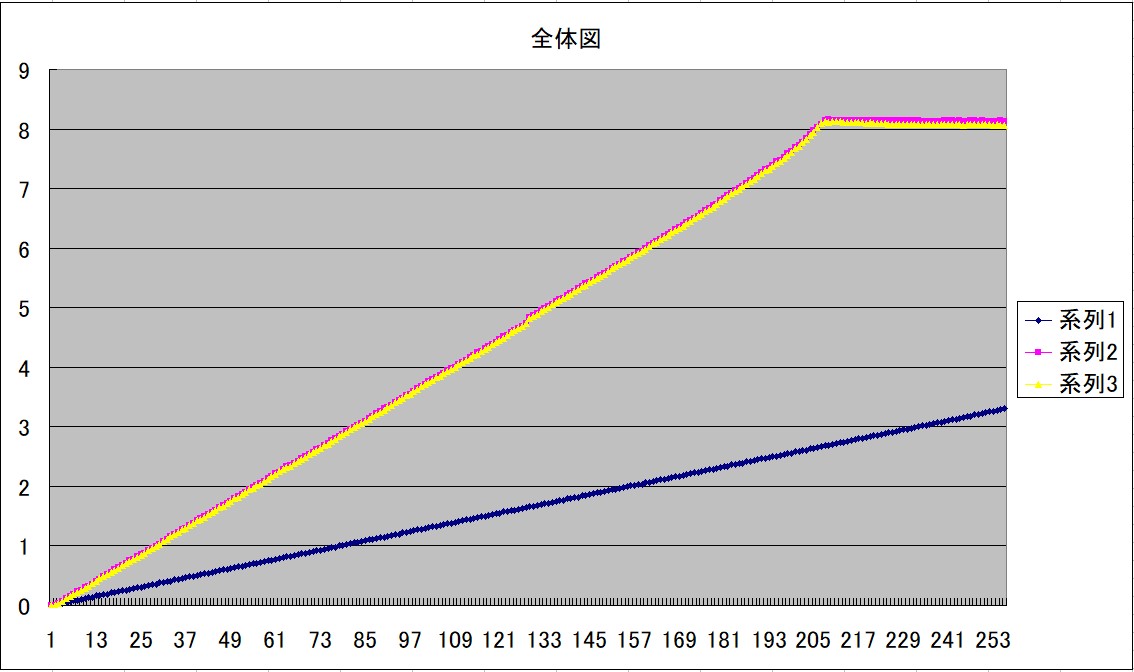

NJM3404AD |
単電源 4〜36V |
入力同相電圧幅はグ ラウンド・レベルまでカバー |
 |
VCC -1V |

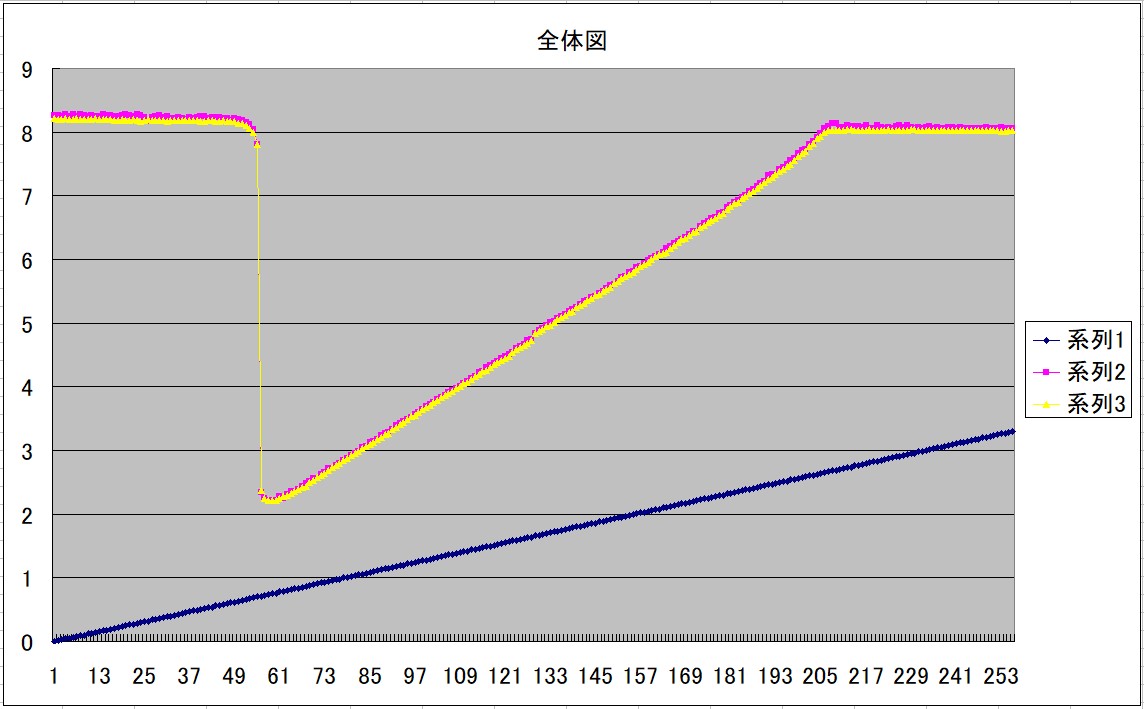

NJM4558DD |
両電源 ±4〜±18V |
 |
VCC -1V |
|

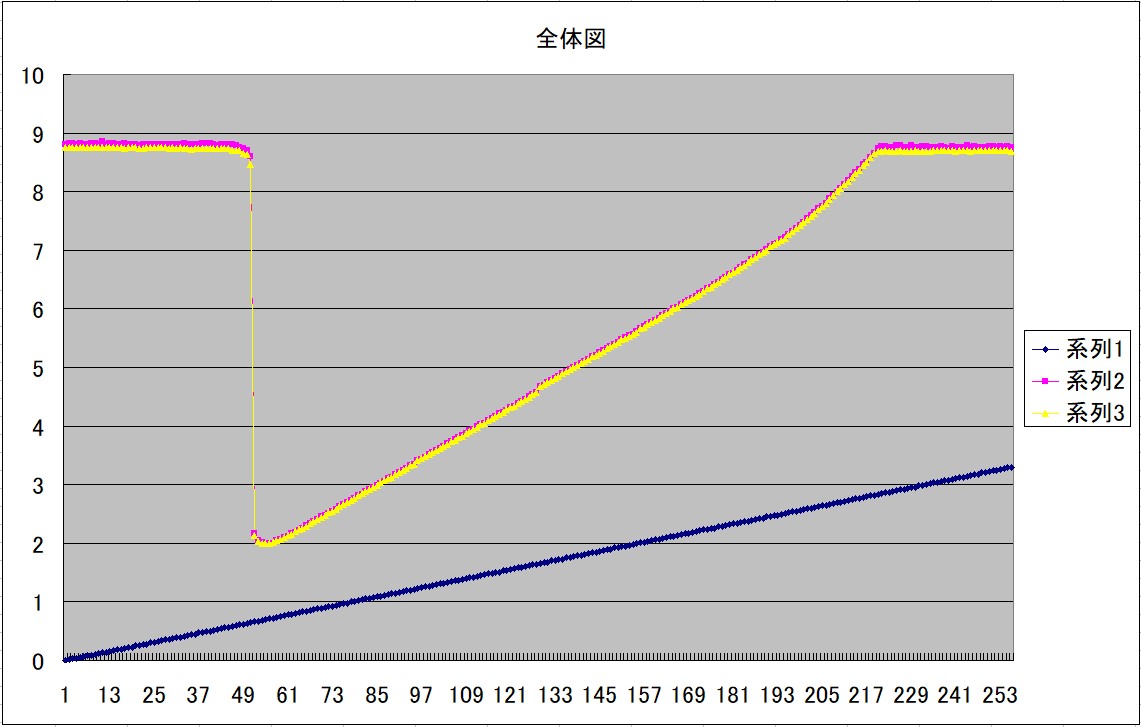

NJM4560DD |
両電源 ±4〜±18V |
 |
VCC -0.3V |
|
NJM4562D |
両電源 ±4〜±18V |
 |
VCC -1.3V |
|

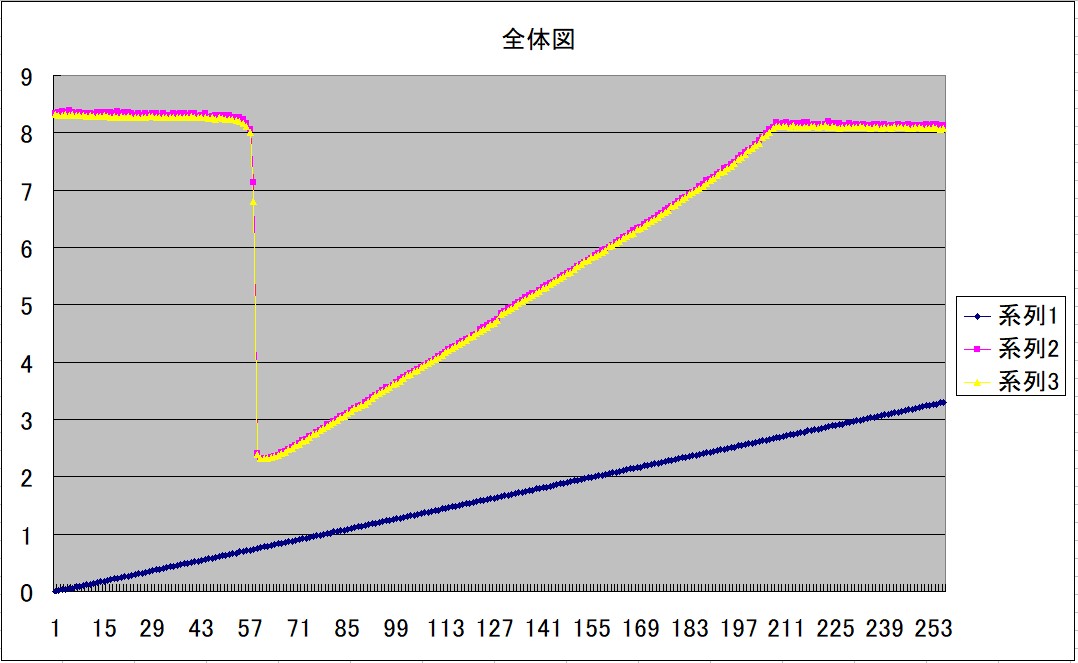

NJM4580DD |
両電源 ±2〜±18V |
 |
VCC -0.9V |
|

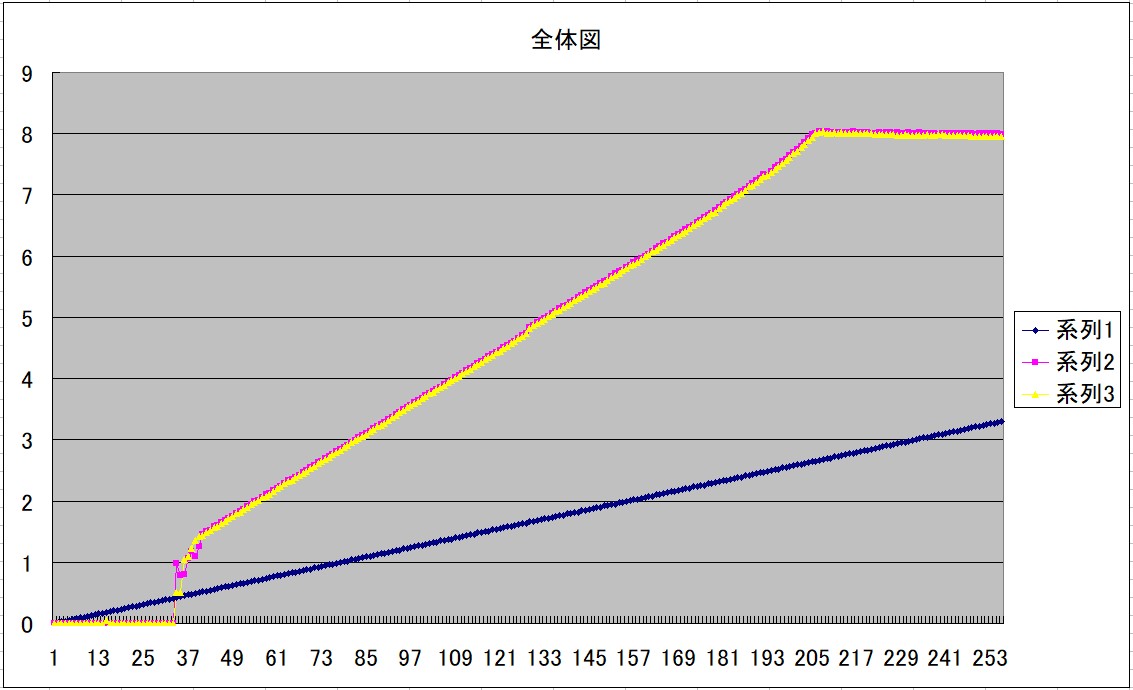

NJM5532DD |
両電源 ±3V〜±22V |
内部位相補償回路あり |
 |
VCC -1V |

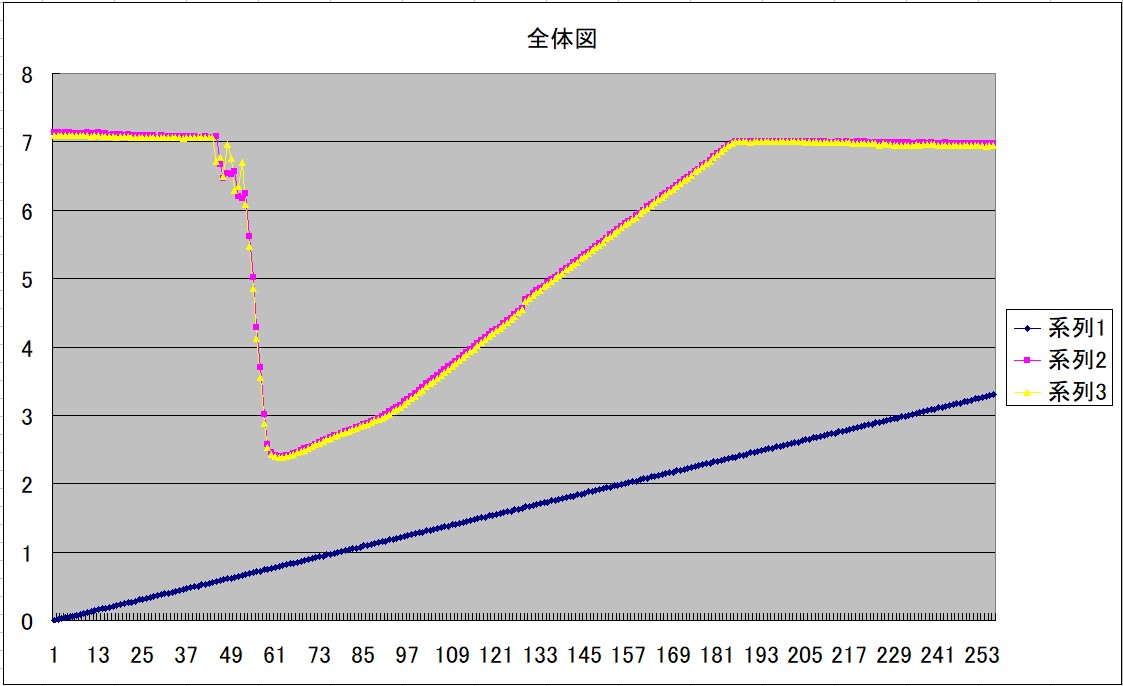

uPC4082 |
両電源 ±5V〜±16V |
入力段がJ-FET構成 |
 |
VCC -2V |
※ このデータはあくまでも個人的に測定したデータでノイズが除去された環境での測定ではありません
また 各デバイスメーカーが提示するものでもありません
Tweet
